屏蔽雙絞線（雙絞屏蔽電纜）屬屏蔽電纜較為常見類型，多用于伺服編碼系統下，作為連接與控制專用柔性電纜，是可將信號或數據進行編制、轉換為可用以通訊、傳輸或儲存的設備的專用電纜，如編碼器電纜。

屏蔽雙絞線的型號中較為常用的有LIYCYT（柔性數據電纜），TRVVSP（拖鏈電纜）和ETHERNET CAT.5E（拖鏈專用網線）等。

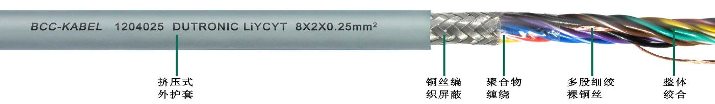

屏蔽雙絞線組成結構

• 導體：精細無氧裸銅絲，多股絞合，符合VDE0295/IEC Class5或Class6標準
• 絕緣：高強度改性PVC或進口PE材料，顏色區分（可以根據客戶要求來定制生產）
• 內護套：高強度特種復合護套專用材料（不同型號有所差別）
• 屏蔽：芯線絞合成對，每對電纜鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）
• 外護套：高強度改性PVC或進口PUR材料
• 護套顏色：綠色，灰色，黑色（可根據客戶要求定制其他顏色）

屏蔽雙絞線特性

• 電纜采用雙絞屏蔽結構設計，雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高；
• 柔性結構設計，電纜柔韌、耐彎曲，固定安裝及來回往復移動彎曲場合均有適用電纜；
• 耐油、耐磨、耐折等性能，滿足電纜應用于常規工業環境或復雜惡劣工業環境下的使用需要；
• 由于特殊的電纜結構，這種電纜最大的特點就是具有良好的柔韌性。

屏蔽雙絞線應用領域

雙絞屏蔽拖鏈電纜適用于快速移動及往復運動的安裝場合。

屏蔽雙絞線廣泛應用于應用于工業伺服編碼器電子系統、自動生成線，倉儲設備，機器人，室內起重機，包裝機械，數控機床和冶金工業等。

屏蔽雙絞線可根據使用環境的差異化，按需求定制：

• 鋁箔、鍍錫銅網編織屏蔽，屏蔽結構分為分屏蔽、總屏蔽和分總屏蔽，單層或雙層可以滿足固定安裝或移動使用環境下對不同電磁干擾強度的使用需要；
• 改性PVC或聚氨酯外護套，滿足電纜應用于常規工業環境或復雜惡劣工業環境下的使用需要。

• Q

  高柔線是噱頭嗎？

  A

  高柔線，是目前線纜行業內非常熱門的詞，生產商們都以高柔線自翊并將其設定為線纜高端品。然而，學術界目前并沒有關于高柔線的明確釋義，也并沒有權威機構作出任何說明。高柔線多用于頻繁彎曲的場合，高柔性不等于高度柔軟，許多廠商也并沒有真正的了解高柔線，為了利益便混淆標準。

• Q

  RVVYP是拖鏈電纜嗎？

  A

  RVVYP不是拖鏈電纜。RVVYP全稱是耐油聚氯乙烯護套屏蔽軟電纜（60227 IEC 74），執行國家標準GB/T5023-2008。
