屏蔽電纜和非屏蔽電纜的區別
屏蔽電纜和非屏蔽電纜之間最主要、最顯著的區別在于是否存在屏蔽層。 屏蔽層是一種導電材料,通常是編織的金屬絲網或金屬箔包裹在電纜的導體周圍。 這個屏蔽層的作用就帶來了它們性能上的差異。
下面詳細解釋屏蔽電纜和非屏蔽電纜的區別:
1. 結構上的區別:

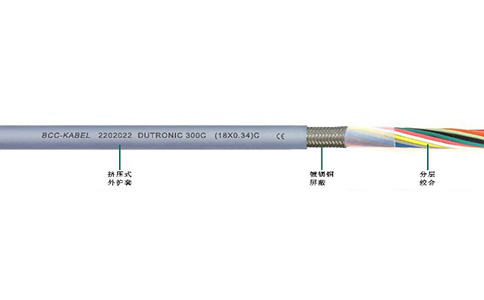

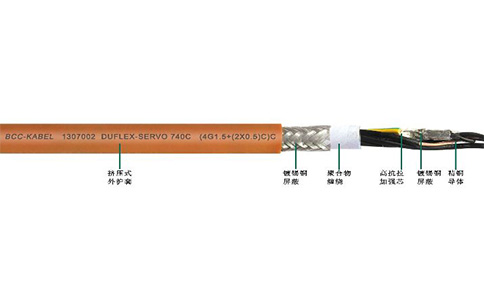

- 屏蔽電纜: 包含一個導電屏蔽層,通常是銅絲編織網或鋁箔。 該屏蔽層包裹住電纜的芯線,或者分別包裹每對線芯(對于多對電纜)。
- 非屏蔽電纜: 沒有屏蔽層。
2. 功能和性能上的區別:
-
抗干擾能力:
- 屏蔽電纜: 屏蔽層的主要作用是減少電磁干擾 (EMI) 和射頻干擾 (RFI)。屏蔽層可以吸收并泄放掉來自外部的電磁噪聲,從而保護電纜中的信號免受干擾。同時,屏蔽層也可以減少電纜自身產生的電磁輻射,避免對其他設備造成干擾。
- 非屏蔽電纜: 抗干擾能力較弱,容易受到外部電磁干擾,也容易對外輻射電磁波。
-
傳輸性能:
- 在強電磁干擾環境下,屏蔽電纜的傳輸性能更穩定、可靠,能夠保證信號的質量。
- 非屏蔽電纜在電磁干擾較小的環境下使用,傳輸性能也能滿足要求。
-
成本:
- 屏蔽電纜由于結構復雜,而且需要使用更多的材料(金屬屏蔽層),因此成本通常高于非屏蔽電纜。
-
重量和柔韌性:
- 屏蔽層會增加電纜的重量和硬度,使得屏蔽電纜比非屏蔽電纜更重,柔韌性更差。
-
接地要求:
- 屏蔽電纜的屏蔽層必須可靠接地,才能發揮其抗干擾的作用。 不接地或者接地不良的屏蔽層反而會成為一個干擾源。
- 非屏蔽電纜不需要接地。
3. 應用場景的區別:
-
屏蔽電纜: 適用于電磁環境復雜的場所,例如:
- 工業自動化
- 醫療設備
- 軍事設備
- 試驗室
- 高頻信號傳輸(如射頻同軸電纜)
-
非屏蔽電纜: 適用于電磁環境相對簡單的場所,例如:
- 家用網絡布線
- 辦公場所網絡布線(一般使用Cat5/Cat6非屏蔽電纜)
- 音頻信號傳輸(如果環境沒有特殊要求)
總結:
特性 | 屏蔽電纜 | 非屏蔽電纜 |
---|---|---|
結構 | 包含屏蔽層 | 不包含屏蔽層 |
抗干擾能力 | 強 | 弱 |
成本 | 高 | 低 |
重量 | 重 | 輕 |
柔韌性 | 差 | 好 |
接地 | 需要良好接地 | 不需要接地 |
應用場景 | 電磁環境復雜,對信號質量要求較高的場所 | 電磁環境簡單,對信號質量要求不高的場所 |
典型應用 | 工業控制,醫療設備,高頻信號傳輸 | 家用/辦公網絡,普通音頻信號傳輸 |
選擇屏蔽電纜還是非屏蔽電纜需要根據具體的應用環境和需求進行綜合考慮。 在電磁干擾嚴重的場合,必須使用屏蔽電纜以保證信號的質量。 在電磁干擾較小的場合,可以使用非屏蔽電纜,以降低成本和簡化安裝。
-
Q
通過導體銅絲粗細能夠判別拖鏈電纜好壞嗎?
A可以肯定的說,不能。導體銅絲的粗細對電纜柔韌性有一定影響,拖鏈電纜的好與壞不是由導體銅絲粗細決定。例如:有些不良廠家可能會使用較細的低質銅絲來誤導消費者,而實際上電纜的其他方面質量很差;有些高質量的拖鏈電纜可能通過優化設計和材料,在銅絲粗細不是特別突出的情況下,依然能表現出優異的性能。
-
Q
采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次?
A這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次,那么只代表提出這一結論的廠家的生產及測試情況,不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等,都是拖鏈電纜耐彎曲使用壽命的決定因素,任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。
